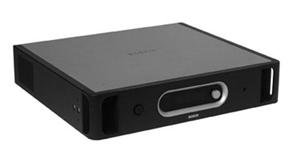

DCN-WCCU 无线中央控制单元

DCN-WCCU 无线中央控制单元
DCN-WCCU 是 DCN 无线系统的核心。 它可控制多达 150 个无线会议装置和 95 个新一代 DCN 有线装置。WCCU 使用博世的专利光纤网络,易于连接至无线接入点和其他博世会议设备。 网络可设置为单独分支或冗余环路配置,具体取决于安装的设备。WCCU 具有两个 DCN 主干电缆插座,以便连接至 DCN-IDESK译员台。与 PC 和会议控制软件(DCN-SWSMV) 配合使用时,WCCU可以提供更强大的会议控制功能。
DCN-WCCU

• 光纤网络可以:
- 将 WCCU 连接至 WAP
- 以执行各种音频馈送和分配功能(可以连接至其他博世会议设备,如 Integrus 发射机以执行红外语言分配;音频扩展器和 CobraNet™ 接口)
• DCN 主干电缆以连接 DCN 新一代装置;例如 DCN 会议装置、DCN Concentus、DCN 译员台或 DCN 嵌入式安装装置
• 基本话筒管理功能
• 三种操作话筒模式:
- 开放:话筒按钮控制发言请求(自动)
- 覆盖:话筒按钮覆盖已开启的话筒 (FIFO)
- PTT:按下讲话(按住按钮发言)
• 最多可打开 4 个话筒(3 个用于代表,1 个用于主席)
• 同声传译功能,通过 DCN 无线会议系统提供多达 10 个语言通道和 1 个会场语言通道。 当使用 10 个以上的语言分配通道时(最多 32 个),额外的通道由系统的其余部分进行分配,因此它们可以通过有线装置或通过 Integrus 红外接收机收听
• 使用 PC 和 DCN-SWSMV 软件时,可用于代表大会投票程序的投票控制
• 每个已连接的无线会议装置(DCN-WDCS-D、DCN-WDDCSD和 DCN-WDVCS-D)都具有集成的同声传译功能,并附带多达 10 个语言选择通道
• 基本内部对讲功能
• 自动摄像机控制
• 使用 PC 和 DCN-SWSMV 软件时可以扩展会议功能
• 可调节音频输入/ 输出的灵敏度
• 音频插入功能,用于连接外部音频处理设备或电话耦合器
• 可通过显示屏和单个旋钮对 WCCU 和系统进行配置
• 安装人员可为每个 WCCU 分配唯一的名称以便识别
• 通过 VU 计量表读数来监控音频输入/输出(可以使用耳机来监控音频。)
• 适用于桌面或机架安装的 19 英寸 (2U) 壳体
• 方便携带的提手控件和指示灯前部
• 电源开关
• 2 x 16 字符的 LCD 显示屏,用于显示状态信息和 CCU 配置
• 旋钮,用于浏览菜单后部
• 四个红色 LED 过载指示灯(2 个用于 DCN 网络输出,2 个用于光纤网络连接)互连组件
• 欧式电源插座内置保险丝
• 两个 DCN 插座以连接 DCN-IDESK 译员台,附带扩展电源插座。 每个插座都具有短路保护功能(2 个六针圆形插座)
• 两个光纤网络连接器可用于无线接入点、音频扩展器或Integrus TX
• 两个三针 XLR 均衡音频线路输入,附带可选电流隔离功能。
• 两个立体声莲花插非均衡音频线路输入
• 两个三针 XLR 均衡音频线路输出,附带电流隔离功能。
• 两个立体声莲花插非均衡音频线路输出
• 1 个耳机输出 3.5 毫米(0.14 英寸)立体声
• 两个 RS-232 串行数据连接器,用于控制 PC 和诊断

技术规格

电气
电源电压 100 - 240 VAC +/- 10 %
             50 – 60 Hz
功耗 200 W
DCN 系统电源 40 VDC,每个 DCN 插座最高 65 W
光纤网络电源 40 VDC,最高 65 W
总功率 130 W
RS-232 连接 2 个九针 Sub-D 插座
频率响应 30 Hz – 20 kH(z -3 dB,额定电平)
额定电平时的THD < 0.5 %
串扰衰减 > 85 dB,1 kHz
动态范围 > 90 dB
信噪比 > 87 dBA
音频输入
XLR 额定输入 12 dBV (+/- 6 dB)

XLR 最大输入

+12 dBV
莲花插座额定输入 24 dBV (+/- 6 dB)
莲花插座最大输入 +0 dBV
机械
安装 独立使用或安装在19英寸支架中
尺寸(高*宽*厚)含支架,不含支脚 88*483*350 毫米
不含支架,含支脚 92*440*350 毫米
重量 7 千克
颜色 碳灰色(PH 10736)和银白色

订购信息

DCN-WCCU 无线中央控制装置,适合除北美以外的所有地区使用,用于WCCU和WAP的DCN-WFCCCU便携箱,浅灰色,可容纳无线中央控制装置、接入点和电缆

DCN-WCCU-UL 无线中央控制装置 UL/CSA,适合北美地区使用
